旧笔记本电脑改便携显示器

1 背景

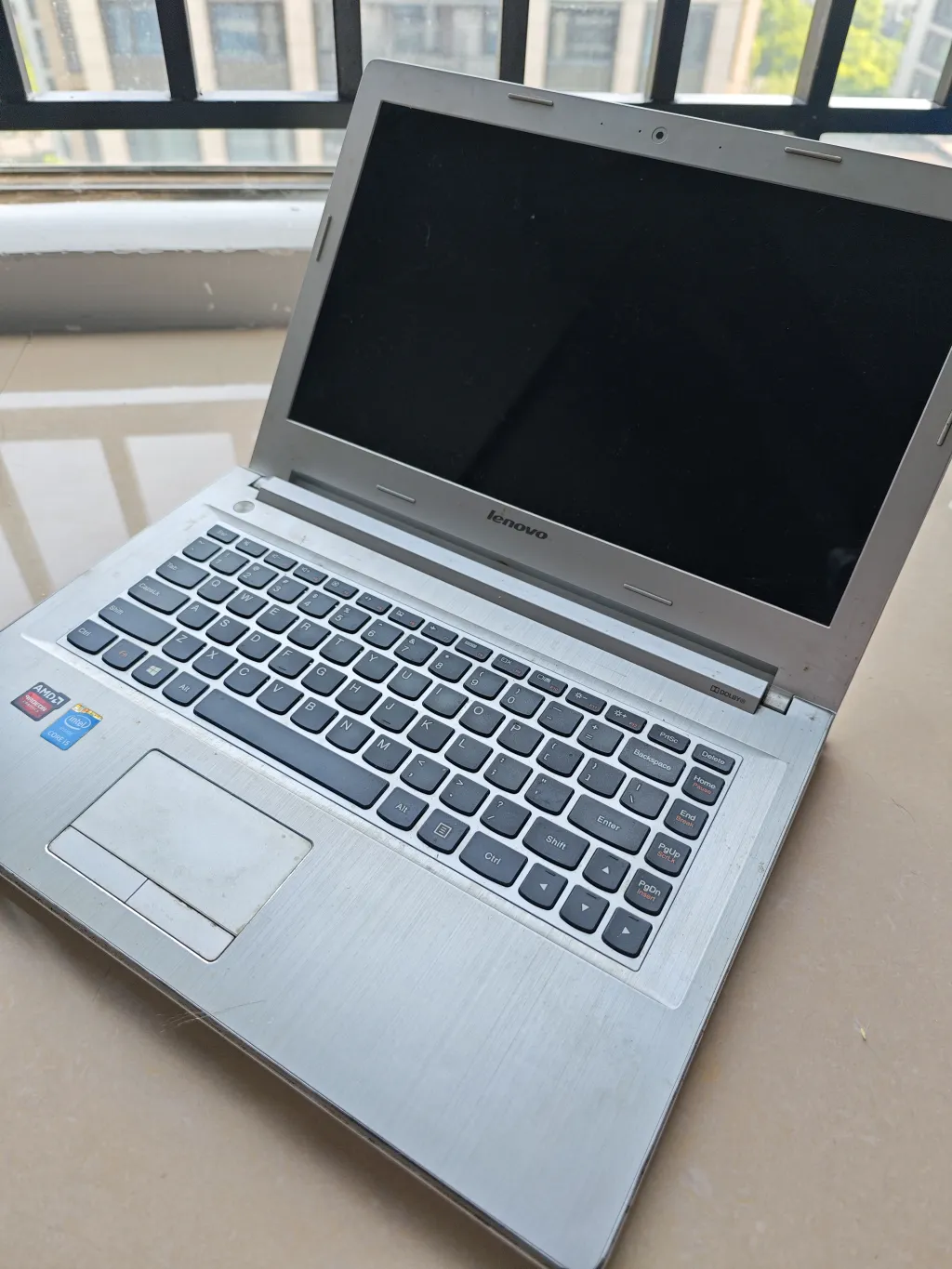

现有一台联想G40-80M型号笔记本，CPU是低压5代i5，内存是DDR3。这个配置放在现在没有太大用场，且存在充电器丢失，按键损坏等问题，因此考虑拆下屏幕，改装为便携显示器。

2 技术方案

笔记本电脑的屏幕可以改装为独立显示器，但通常需要额外的硬件支持。笔记本电脑屏幕的改装难度在于屏幕本身并没有直接的视频输入端口。因此，转换时需要以下零件和步骤：

1. 屏幕驱动板：笔记本电脑的屏幕一般通过专用接口（如LVDS或eDP）连接到笔记本主板，因此需要一个匹配屏幕接口的驱动板。这种驱动板通常包含电源输入、HDMI、VGA或DVI等输入接口，可以让电脑或其他设备通过这些接口输出到屏幕上。
2. 屏幕型号：在选择驱动板之前，需要先查清楚笔记本屏幕的具体型号。可以通过在网上搜索屏幕型号找到匹配的驱动板。
3. 电源适配器：驱动板通常需要额外的电源支持，适配器的功率需求取决于屏幕的规格和驱动板的要求。
4. 线材和外壳（可选）：为了方便使用，可能还需要额外的支架或外壳来保护屏幕和驱动板。

已知屏幕参数如下

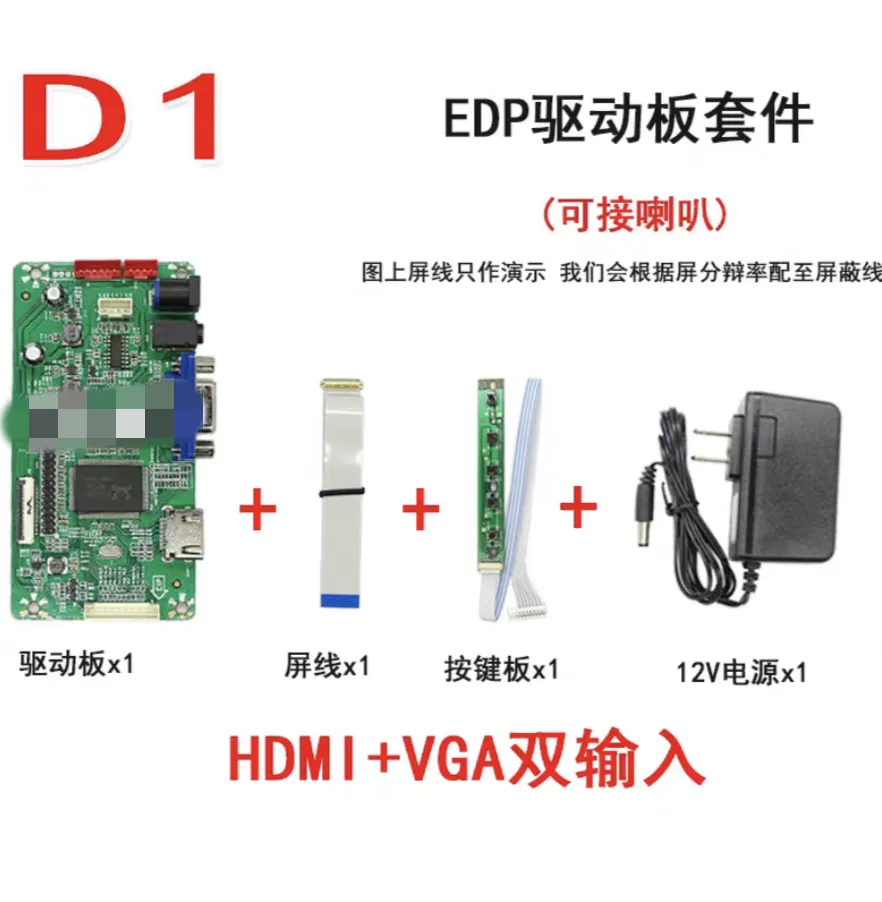

并且经过查询后得知屏幕是EDP接口，也就是需要EDP的主板，加上屏幕排线，按键板，12v电源预计64元，成本在可控范围内。

3 改装记录

3.1 屏幕拆解

虽然我们最后只要屏幕，但是拆解过程中还是可以顺便了解一下笔记本电脑的组成知识。

发现过去的电脑设计跟现在还是不太一样，例如这台笔记本的电池是可以拆卸的，另外还保留了光驱的位置，并且拆掉背板后还有好几层的塑料板作为阻隔，只露出了硬盘、内存等几个便于更换的零件位置。现代笔记本电脑上很少能看到这样的设计。

拆装过程中，遇到不明白的，可以拍照问一问通义，十分的方便。(通义打钱！)

到这里还不算完，我们还需要把外壳整个拆掉，露出其中的排线接口。

现在才算真正把屏幕给取了下来。

3.2 选择驱动板

选择对应的驱动板大概有三种办法：

1. 上网搜这个笔记本的屏幕型号，抄别人的作业
2. 拆开后看屏幕的背面会有对应的屏幕型号，根据编号自己查
3. 直接将屏幕背面写有型号的部分拍照发给商家，让商家给你找对应的主板

3.3 连接驱动板

在主板上连接好屏幕排线、控制排线、12V电源、HDMI即可，注意不要太大力把排线折断了。

4 效果展示

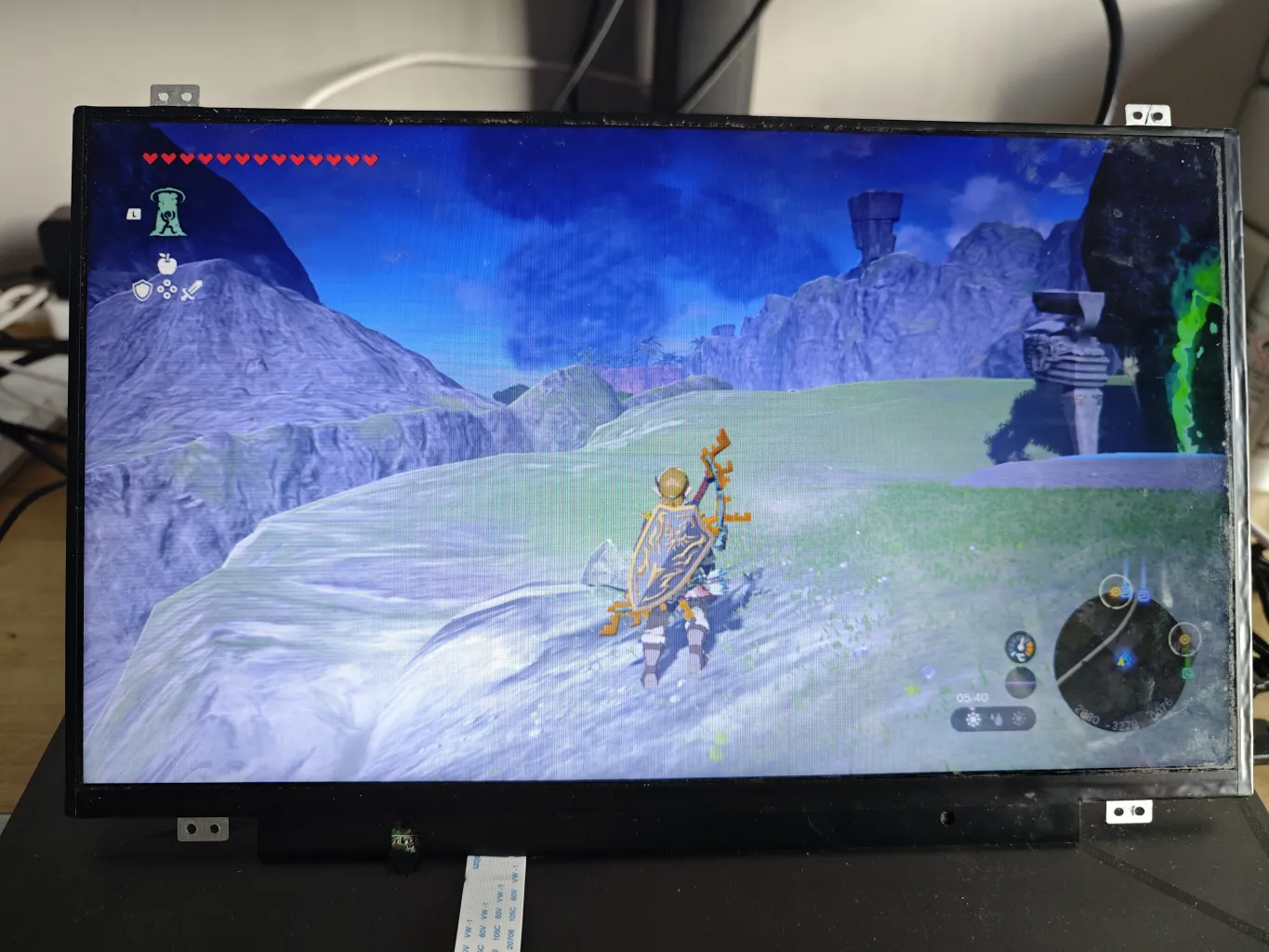

万事俱备，连接Mini主机试一试，成功点亮

通过控制按钮可以调节亮度对比度之类的

对于电脑来说，这个屏幕的分辨率还是太低了，看久了眼睛不舒服，但是用来接Switch还不错

如果觉得排线太多太乱不太方便的话，还可以去打印一个外壳。

5 复盘总结

成本统计：0.5人/日 + 64RMB

本次活动通过将旧笔记本电脑改装为便携式显示器，实现了废物利用，提高了资源利用率，增强了个人动手能力，并加深了对笔记本电脑内部结构与维修知识的理解，达到了预期效果。
